立式磨粉机简称立磨，又称立磨机，立磨粉机，立磨是目前世界上先进的粉磨设备。立磨图是立磨结构图的简称，立磨图包括整个立磨生产线配件的安装图示，如立磨主机结构图，立磨减速机结构图，立磨护套图片，立磨图纸。按所磨物料分为矿渣立磨图和水泥立磨图等。

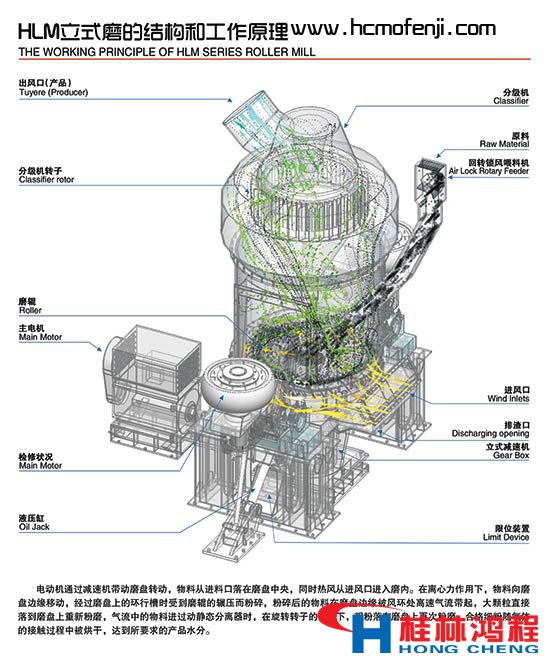

立磨主机结构图


立磨图

立磨图主要包括出风口，分级机，分级机转子，磨辊，回转锁风喂料机

，主电机，检修状况，进风口，排渣口，立式减速机，液压缸和限位装置。

立磨工作原理

电动机驱动减速机带动磨盘转动，需粉磨的物料由锁风喂料设备送入旋转的磨盘中心，在离心力作用下，物料向磨盘周边移动，进入粉磨辊道。在磨辊压力的作用下，物料受到挤压、研磨和剪切作用而被粉碎。同时，热风从围绕磨盘的风环高速均匀向上喷出，粉磨后的物料被风环处的高速气流吹起，一方面把粒度较粗的物料吹回磨盘重新粉磨，另一方面对悬浮物料进行烘干，细粉则由热风带入分离器进行分级，合格的细粉随同气流出磨，由收尘设备收集下来，即为产品，不合格的粗粉在分离器叶片作用下重新落至磨盘，与新喂入的物料一起重新磨，如此循环，完成粉磨作业全过程。

立磨的优势

1. 生产投资费用大幅降低
2. 生产效率高、节能环保
3. 物料烘干能力强
4. 操作简便，维修方便
5. 产品质量稳定易检测
6. 磨损小，利用率高
7. 电耗低
8. 占地面积小

立磨型号

桂林鸿程是磨粉机生产基地，生产大型立磨包括HLM立式磨粉机和HLMX超细立式磨粉机，购买立磨包安装，并提供立磨全自动化系统结构图和维护培训。
