立磨结构主要由由分离器、磨辊装置、磨盘装置、加压装置、减速机、电动机、壳体等部分组成 。

立式磨粉机根据增湿塔和除尘器的位置，有两种不同的布置方案，即三风机系统和双风机系统。采用旋风收尘器进行产品收集。这种布置方式可降低系统的工作负压和通过收尘器的气体量。可用电收尘器也可使用袋收尘器作为最终除尘设备；采用的收尘装置可以是电收尘器或袋收尘器，出磨气体直接进入收尘器，该系统减少了设备台数，简化了系统配置。

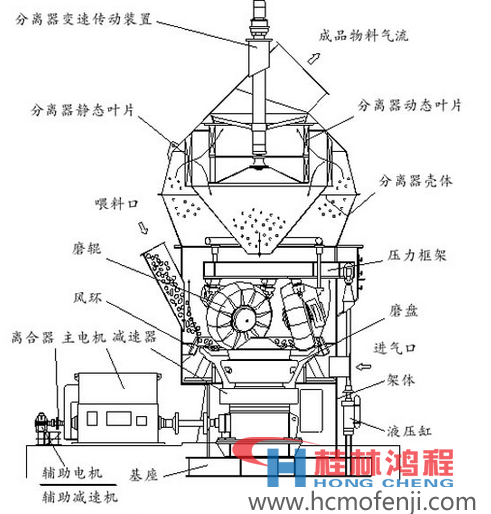

立磨结构图：


立磨机结构图

立磨性能特点：

1. 高效节能：

（1）粉磨效率高，能耗低，和球磨机相比较，能耗低40%-50%；

（2）单机生产能力大，可利用低谷电

2. 维护方便，运营成本低：

（1）磨辊可用液压装置翻出机外，更换辊套衬板及磨机检修空间大，检修作业十分方便；

（2）磨辊辊套能翻面使用，延长了耐磨材料的使用寿命；

（3）开机前无需在磨盘上布料，并且磨机可空载启动，免除开机难的烦恼；

（4）磨耗低，磨辊、磨盘衬板采用特殊材质，使用寿命长；

3. 综合投资成本低：集破碎、干燥、粉磨、输送于一体，工艺流程简单，系统设备少，结构布局紧凑，占地面积小，仅为球磨机的50%，可露天布置，建筑成本低，直接降低了企业投资费用；

4. 产品质量稳定：

（1）物料在磨粉机内停留的时间短，易于对产品粒度分布和成分进行检测，产品质量稳定；

（2）产品颗粒形态均匀、粒度分布窄、流动性好，产品适应性强；

5. 可靠性高：

（1）采用磨辊限位装置，避免磨机工作时间因断料而产生的剧烈震动。

（2）采用新型磨辊密封装置，密封更加可靠，并且无需密封风机，进一步降低磨内氧含量，抑爆性能更加优异。

6. 环保：

（1）HLM立磨整个系统震动小，噪音低；

（2）系统整体密封，全负压运行，无粉尘外溢，基本可实现无粉尘车间；

（3）立式磨技术及装备是国家大力倡导的节能降耗新技术，有利于提升企业在本区域乃至全国粉体行业领域的竞争实力；

7.自动化程度高：采用PLC全自动控制系统，并且可实现远程控制，操作简便，维修方便，减少人工成本。
