工业用磨粉机HLMX超细立式磨粉机

HLMX超细立式磨粉机

打破超细粉加工难以规模化生产的瓶颈  超细粉规模化生产的理想选择

HLMX系列超细立式磨粉机是桂林鸿程借鉴德国、日本、台湾技术,在HLM立式磨粉机的基础上,开发的适合我国非金属矿产业发展要求的大型超细立式磨粉设备,其中HLMX1700型超细立式磨是目前全亚洲超大型超细粉磨装备,已获得市场成功应用,技术工艺成熟。可替代进口设备,是高效高产,环保节能的超细粉规模化生产的理想设备。


成品粒度:3-22μm 生产能力:1-50t/h
适用于碳酸钙超细粉、石灰石、重晶石、方解石、高岭土、石膏、叶腊石、石油焦等非金属矿超细粉磨加工,可为造纸、塑料、涂料、橡胶、油墨、化工等行业提供高品质的填料和添加剂。

含二次分级的超细立磨系统
由超细分级机、风机、除尘器、料仓、螺旋输送机、管道等设备组成。配置二次风选的分级系统,分级机和风机采用变频调速控制,选粉效率高;采用单头和多头选粉机,有效控制成品细度;成品细度范围大,从3μm到22μm,高效获得多种规格的合格产品。

HLMX超细立式磨粉机优势

一、高效节能

(1)采用料层粉磨原理,粉磨效率高,能耗低;

(2)单机生产能力大,可利用低谷电;

(3)立式磨技术及装备是大力倡导的节能降耗新技术,有利于提升企业在本区域乃至粉体行业领域的竞争实力;

二、维护方便,运营成本低

(1)磨辊可用液压装置翻出机外,更换辊套衬板及磨机检修空间大,检修作业十分方便;

(2)磨辊辊套能翻面使用,延长了耐磨材料的使用寿命;

(3)开机前无需在磨盘上布料,并且磨机可空载启动,免除开机难的烦恼;

(4)磨耗低,磨辊、磨盘衬板采用特殊材质,使用寿命长;

(5)自动化程度高:自动控制技术采用了德国Siemens系列PLC,配备自动控制系统,可实现远程控制,操作简便,车间基本可实现无人作业,节约运营成本。

三、产品质量稳定

(1)料在磨粉机内停留的时间短,易于对产品粒度分布和成分进行检测,产品质量稳定;

(2)产品颗粒形态均匀、粒度分布窄、流动性好,产品适应性强;

四、设备适用性强,投资省

(1)采用多头超细分级机,可生产45um-3um粉体,实现一机多用,设备实用性强,节约投资成本。

五、环保

(1)HLMX立磨整个系统震动小,噪音低;

(2)系统整体密封,全负压运行,无粉尘外溢,基本可实现无粉尘车间;


HLMX超细立式磨粉机设备构造及原理

电动机驱动减速机带动磨盘转动,物料由锁风喂料设备送入旋转的磨盘中心,在离心力作用下,物料进入粉磨辊道。磨辊不断旋转碾压,物料因此受到挤压、研磨和剪切作用而被粉碎。同时,热风从围绕磨盘的风环高速均匀向上喷出,粉磨后的物料被吹起及烘干,并随风进入分级机,合格的细粉顺利通过,由收尘设备收集下来即为产品,不合格的粗粉在分级机叶片作用下重新落至磨盘,与新喂入的物料一起重新粉磨,如此循环,完成粉磨作业全过程。

HLMX超细立式磨粉机主机剖视图
HLMX超细立式磨粉机生产线效果图
HLMX超细立式磨粉机生产线效果图

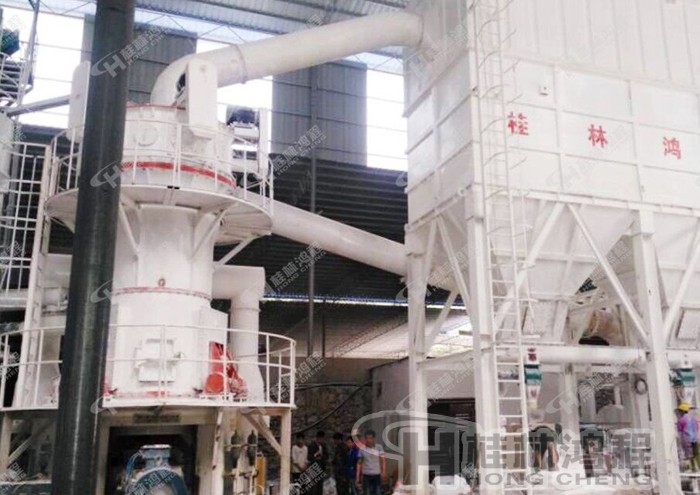

样板工程

案例现场视频

案例现场视频

CASE VIDEOS

技术参数

HLMX系列超细立磨主要技术参数(碳酸钙)
型号磨盘公称直径(mm) 入磨物料粒度(mm)入磨物料水分(%)成品细度产量(t/h)主机功率(KW)
HLMX600600<10≤5 7-22um最细可达3um(配二次分级系统)1-655
HLMX8808802-8160
HLMX100010003-12200
HLMX110011004-14250
HLMX130013005-16280
HLMX150015007-18355
HLMX170017008-20500
HLMX2000200010-25560
HLMX2400240020-40800
HLMX2600260025-451400
HLMX2800280030-501800

物料加工

桂林鸿程工业磨粉机械设备应用于大型非金属矿制粉、环保脱硫石灰石制粉、碳酸钙制粉、大型煤粉设备、石油焦燃料行业、锰矿加工领域、矿渣、水渣、粉煤灰综合利用、石膏制粉等诸多领域。
